技術情報TECHNICAL

日本無線硝子は、硬質ガラス(耐熱ガラス)の溶融から成型、加工まで手がける専門メーカーです。高いガラス加工技術をお客様の製品にご活用ください。

Japan Radio Glass Co.,Ltd is a professional glass manufacturer dealing with melting ,blowing and press of hard glass.Please use our high glass processing technology for your products.




主要技術TECHNICAL

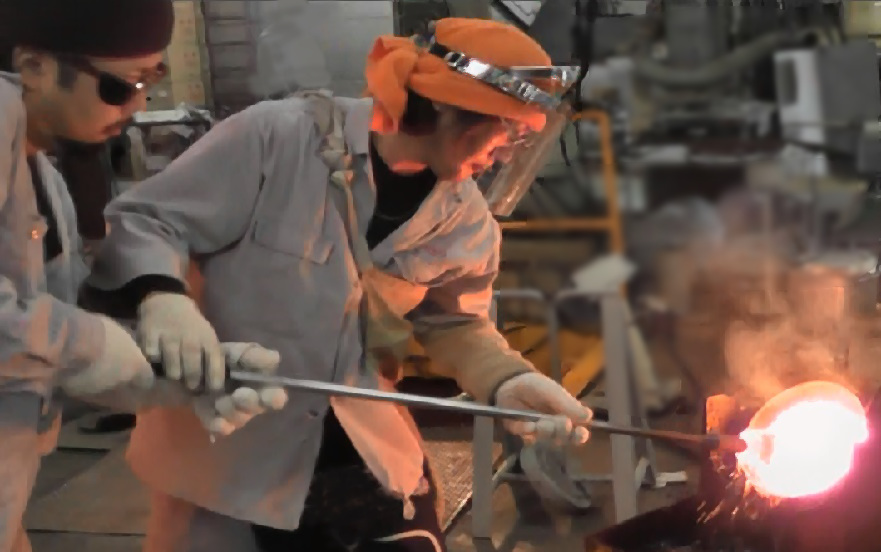

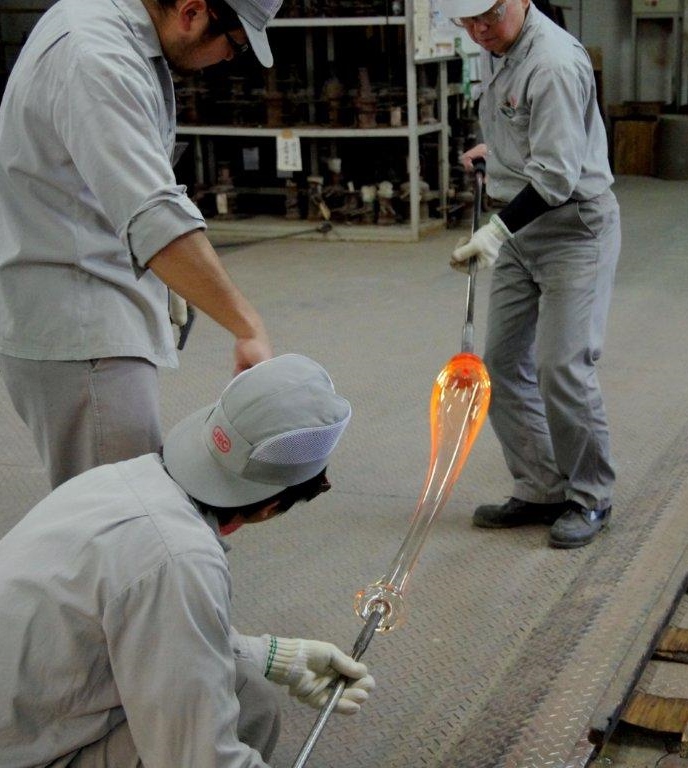

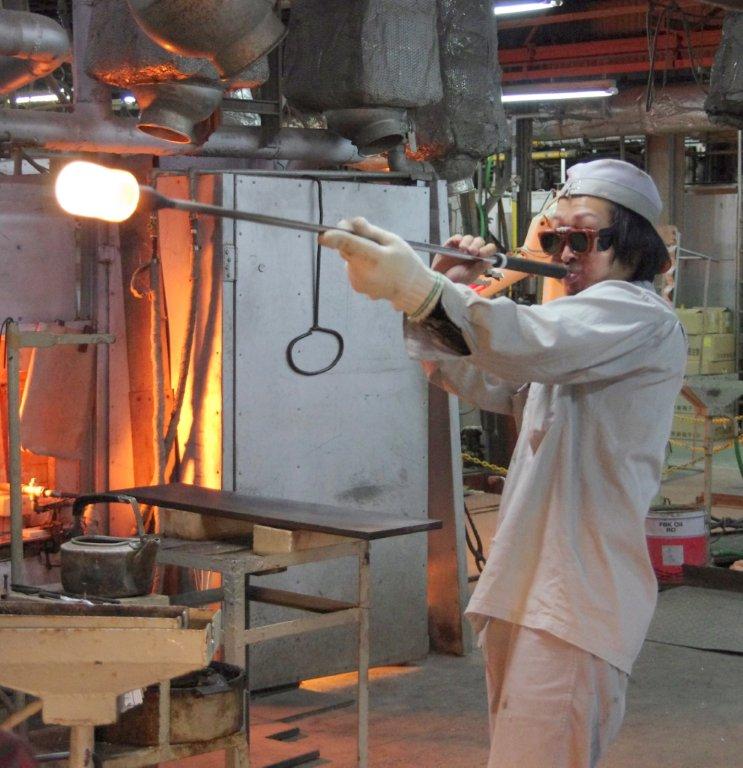

ブロー成型技術(Blow technique)

手吹き技能者の匠の技を活かし、一品ずつハンドメイドする方法で高い品質を確保し、多品種少量生産に対応しています。

We have been producing many kinds of product whose lot is very small by hand made with excellent blower  in order to achieve high quality.

  手吹き製品:電子管用バルブ、大型放電灯用バルブ、照明用グローブ、各種チューブ類など

  handmade blow product:bulb for electron tube,HID and lighting globe,tube

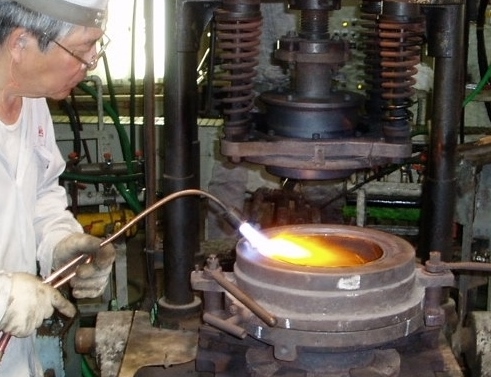

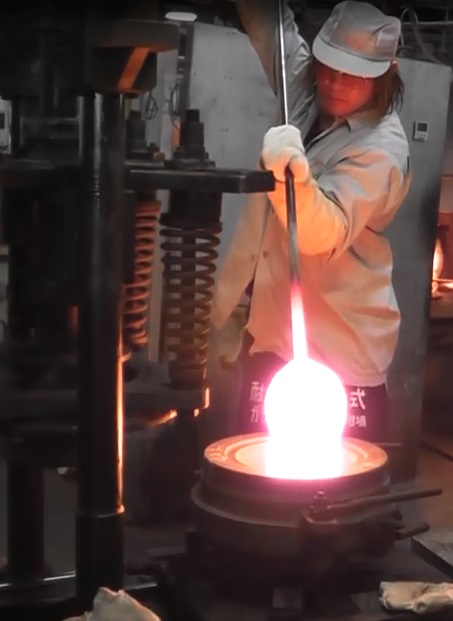

プレス成型技術(Press technique)

大物から小物まで成型できる各種設備を保有し、多品種少量生産にも対応しています。

As our press equipment are adapted from small size to big size、we can produce many kind of product even if the production lot is small.

  小型プレス製品:プロジェクター用反射鏡、リングレンズ、フレネルレンズなど

  small size press product : reflector for projector , ling lens , fresnel lens

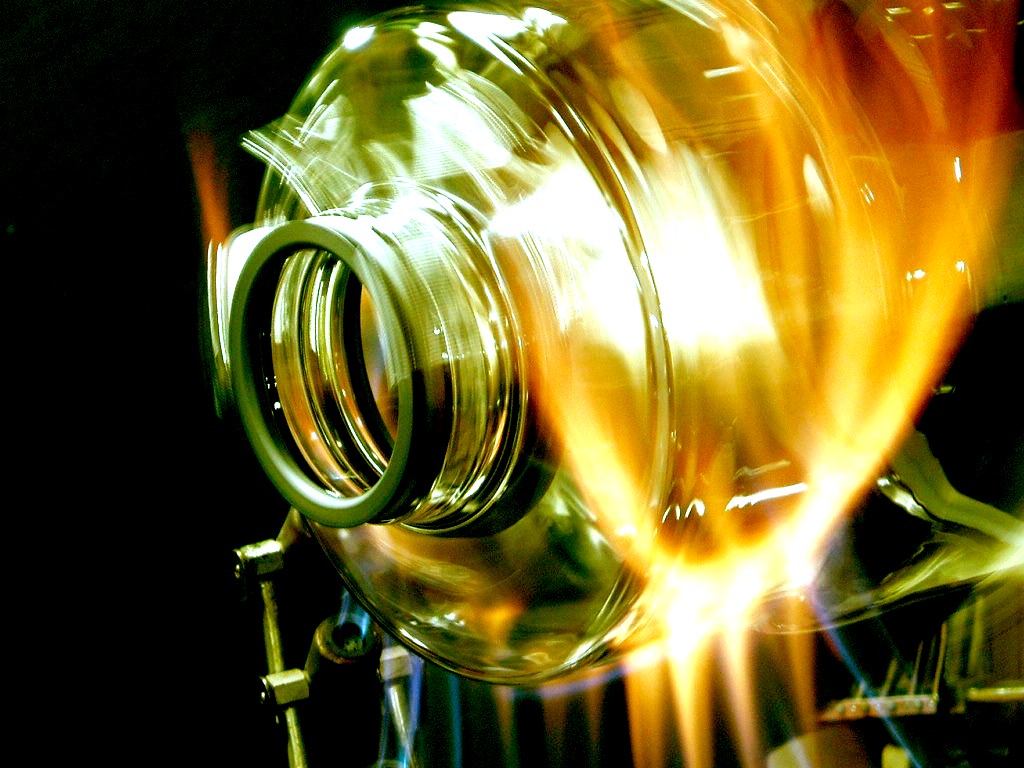

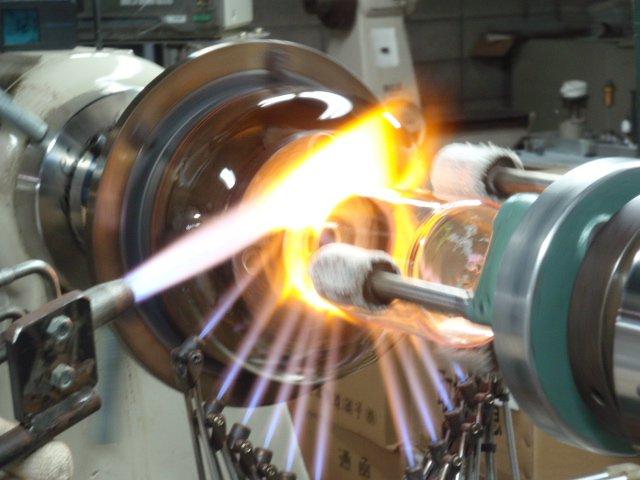

ガラス加工技術(Glass proceccing technique)

ガラスとガラスの溶着結合、ガラスと金属の封着技術など高い加工技術を有しています。

We have many excellent glass proceccing technique such as sealing with glass and glass ,and glass and metal.

  製品例:X線管、医療用撮像管、光電子増倍管

  Product sample:X-rey tube , medical image intensifire , photomultiplier




硬質ガラスの特長Property of bolosilicate glass


硬質ガラスは熱膨張係数が非常に小さいガラスで、耐熱性が高く、化学的耐久性も高いなど、優れた特性を持っていて、理化学用器材、照明用機材、産業用機材、化学用部品、電子部品として幅広く使用されています。

当社の主なガラス材料は、珪酸(シリカ:SiO2)を主成分に、少量の硼酸(B2O3)を添加した硼珪酸(ほうけいさん)ガラスで、硬質ガラスの代表的な種類です。
熱膨張係数は34〜60(X10-7/℃)で用途より調整可能です。


As borosilicate glass has many excellent properties such as small thermal expansion coefficient,high heat resistant and high chemical durability,it is widely used for physics,chemical ,lighting and elettron equipment and part.
The main chemical composition of our bolosilicate glass is SiO2 and B2O3 and other elements.
The thermal expansion coefficient of them is from 34 to 60(×10-7/℃)、it is able to adjust to customer's request.


主な用途(Main application)


 理化学用器材(Physics and chemical equipment) : ビーカー(Beaker),フラスコ(Flask),試験管(Test tube)
 照明用機材(Lighting equipment)         : HIDランプ(High intensity lamp)
                           電球( Incandescent lamp)
                           街路灯カバー( Glove for street light)
 産業用品(Industrial equipment)          : プラント用ガラス配管(Glass lining pipe)
                           反応容器(Reaction vessel)
                           高温温度計( High temperature thermometer)
 光学用部品(Optical equipment)         : 各種レンズ(Lens),フィルター(Filter)
                            反射鏡(Dichroic mirror)
 電子部品(Electron tube equipment)       : 各種電子管(Electron tube),
                            受発光素子カバー(Cover of light receiving & emitting
                            element)



ガラス材料Glass material


硼珪酸ガラス typeT:062(SP-E)、096(W-3)
(Borosilicate glass type T:062(SP-E),096(W-3)

熱膨張係数が非常に小さく、耐熱衝撃性に優れています。
主に外表面が高温になる電球、電子管、容器等に使用されています。特に硝材062は紫外域の透過性に優れいているため、スーパーカミオカンデ用光電子増倍管の外球にも使用されています。

As the thermal expansion coefficient is very small, this type is very excellent heat resistant.
It is mainly used for outer part whose surface temperature is very high such as HID, electron tube and vessel.
Especially for 062, as transmittance in UV range is very high ,it is used for outer bulb of photomultiplier installed in Super Kamio Kande.

硼珪酸ガラス typeU:051(TX-51A)、085(KS-70)
(Borosilicate glass type U:051(T-51A),085(KS-70)

熱膨張係数非常に小さく、耐熱衝撃性に優れています。
特にタングステン(硝材051)、コバール(硝材085)等の封じ金属と熱膨張係数を合わせてあるので、電子管用ガラスとして使いやすい特長があります。

As the thermal expansion coefficient is very small, this type is very excellent heat resistant.
It's is very suitable to seal with a metal(051glass is suitable to W, 085 is suitable to KOV),as the thermal expansion property of them are very similar to that of these metal shown as previou . That's why typeU
glass is well used to electron tube.


硼珪酸ガラス typeV:300(HM-3)
(Borosilicate glass type V:300(HM-3)

軟化点が非常に高く、高温でも変形しにくい特長があります。
これらの特長を生かして、船舶用エンジンの気筒温度測定、特殊放電管のロッドなどに使用されています。

As the softening point is very high,this glass is not easily distorted. That's why this glass is well used to thermometer of silinder of ship engine and rod of special discharging lamp.


代表的なガラスの特性 (Physical property of our representative glass)

ガラスの特性  硼珪酸ガラス   borosilicate glass
 type T   type U  type V
 062  096  051  085  300
 熱膨張係数(X10-7/℃)thermal expansion coefficient  34  39  38  51  43
 歪点(℃) strain point  490  490  510  460  705
 ガラス転移点(℃)
transformation point
 520  520  530  490  720
 徐冷転(℃)annealing point  540  540  550  510  735
 軟化点(℃)softening point  790  770  785  720  920
 比重 density  2.23  2.27  2.25  2.26  3.75

この他、各種特性のガラス材料が用意されています。
Please contact us freely , as there are various glass materials other than described in the above table.
